Maison > produits > Module de mesure de portée laser > Module de télémètre laser personnalisable de 10 km, module de télémètre laser de 10 km, appareil de balayage laser industriel avancé avec fréquence réglable, module de télémètre laser d'usine chinoise

Module de télémètre laser personnalisable de 10 km, module de télémètre laser de 10 km, appareil de balayage laser industriel avancé avec fréquence réglable, module de télémètre laser d'usine chinoise

Détails de produit

Lieu d'origine: - Je vous en prie.

Nom de marque: FOVA

Certification: CE;FCC

Numéro de modèle: Le nombre d'heures de travail est déterminé par le nombre d'heures de travail.

Document: YZT-CJ-0810A .pdf

Conditions de paiement et d'expédition

Quantité de commande min: 10 pièces

Détails d'emballage: 27 mm x 22 mm x 17 mm

Délai de livraison: 7-15 jour ouvrable

Conditions de paiement: T/T

Capacité d'approvisionnement: 100000 pièces par mois

Obtenez le meilleur prix
Détails de produit
Mettre en évidence:

Module de télémètre laser personnalisable

,

Module de télémètre laser industriel

,

Module de télédétecteur laser de 10 km

Fréquence:
1 HZ
Les dimensions:
790 mm x 600 mm x 465 mm
Apporte de tension:
DC6 ~ 36
Le poids:
≤ 120 g
Résolution:
0.1 Mètre
Fréquence de fréquence continue:
1 à 10 Hz (réglable)
Température de fonctionnement:
-40 à 60 °C
Une précision de gamme:
± 2 m
Fréquence:
1 HZ
Les dimensions:
790 mm x 600 mm x 465 mm
Apporte de tension:
DC6 ~ 36
Le poids:
≤ 120 g
Résolution:
0.1 Mètre
Fréquence de fréquence continue:
1 à 10 Hz (réglable)
Température de fonctionnement:
-40 à 60 °C
Une précision de gamme:
± 2 m
Description de produit

Le nombre d'heures de travail est déterminé par le nombre d'heures de travail.

Module de mesure de portée laser



Spécification technique

Télémètre portatif/imagerie thermique/télescope/chasse en plein air/UAV/capsule photoélectrique/photoélectrique/plateau tournant/détection laser/positionnement/monté sur véhicule

  1. Généraux

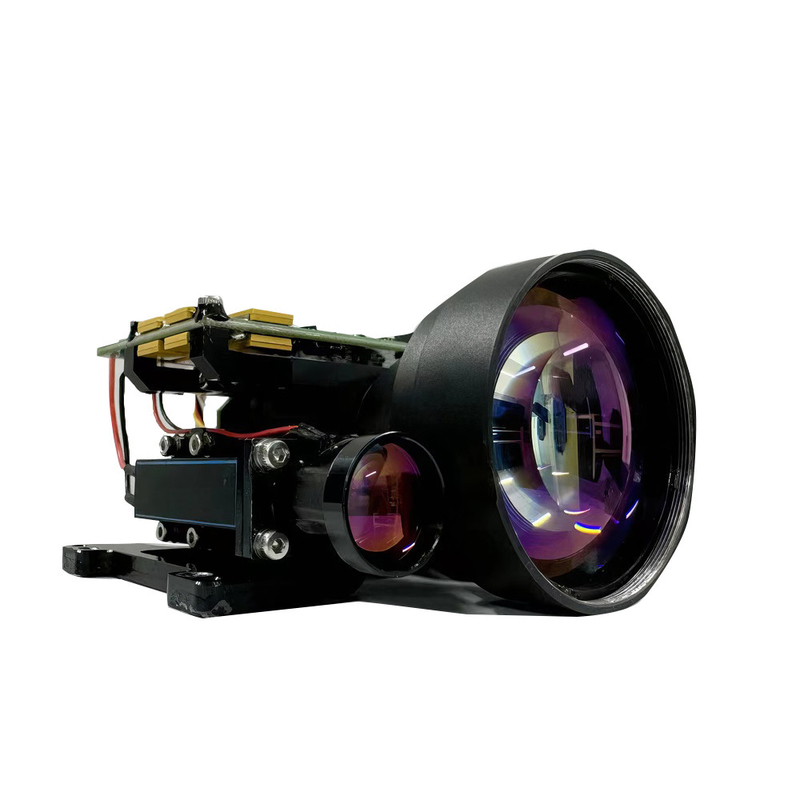

YZT-CJ-0810A est le module de rangement laser de sécurité oculaire du système photoélectrique,qui peut détecter la distance cible et transmettre la distance mesurée à l'ordinateur hôte par communication en série.

Module de télémètre laser personnalisable de 10 km, module de télémètre laser de 10 km, appareil de balayage laser industriel avancé avec fréquence réglable, module de télémètre laser d'usine chinoise 0

  1. Composition de la structure et indice des fonctions principales

Le module de rangement laser YZT-CJ-0810A se compose d'un laser, d'un système optique émetteur, d'un système optique récepteur et d'un circuit de commande.



2.1 Autonomie de fonctionnement

La visibilité dans des conditions visibles est d'au moins 12 km, la réflectance diffuse ≥ 0.3, humidité ≤ 80%, le véhicule (cible de 2,3 m × 2,3 m) sur une distance ≥ 8 km.



2.2 Caractéristiques

Les principales fonctions du module de mesure laser sont les suivantes:

a) les variations simples et les variations continues;

b) Strobe de portée, indication de cible avant et arrière;

c) Fonction d'auto-inspection.



2.3 Performance

  • une longueur d'onde de 1535 nm±5 nm;
  • Les caractéristiques de l'appareil sont les suivantes:
  • une fréquence continue de 1 à 10 Hz réglable;
  • une précision de portée: ≤ ± 2 m (RMS);
  • La précision est de ≥ 98%.
  • Région de mesure minimale: ≤ 30 m;
  • Résolution dans la plage: ≤ 30 m (multi-cibles);
  • Voltage d'alimentation: DC9V ~ 16V (peut être personnalisé);
  • Poids: ≤ 120 g;
  • Puissance: consommation moyenne de puissance ≤ 1,5 W (opération à 1 Hz), consommation de puissance maximale ≤ 5 W;
  • Taille: ≤ 80 mm × 47 mm × 59 mm;
  • Température de fonctionnement: -40°C à +60°C;
  • Température de stockage: -50 °C à +70 °C;
  •

2.4 Interface

Interface de communication: RS422 et 115200 bps

Interface électrique: le modèle d'interface est le connecteur Molex 51021-0800.

Définition du câblage de prise 8P
Je ne veux pas. Définition Couleur du fil Les commentaires
1 Résistance à la combustion Brun RS422 recevoir +
2 RS422 RX- Le bleu RS422 recevoir -
3 RS422 TX- Jaune Envoyer RS422
4 Résistance à la combustion Pourpre RS422 envoyer +
5 Le GND Blanc Interface de communication
6 +12V Le rouge Énergie électrique
7 Le GND Noir mise à la terre de l'alimentation
8 Réservé Il est vide. Réservé






  1. Dimension de l'installation

Module de télémètre laser personnalisable de 10 km, module de télémètre laser de 10 km, appareil de balayage laser industriel avancé avec fréquence réglable, module de télémètre laser d'usine chinoise 1

3Précautions d' utilisation

  • Le laser émis par le télémètre est de 1535 nm pour le laser de sécurité pour l'œil humain, bien qu'il s'agisse d'une longueur d'onde de sécurité pour l'œil humain, mais il est recommandé de ne pas regarder directement le laser;
  • Lors du réglage du parallélisme de l'axe optique, la lentille réceptrice doit être bloquée, faute de quoi le détecteur sera endommagé de façon permanente par un écho excessif;
  • Le module de mesure n'est pas étanche à l'air et doit garantir que l'humidité relative de l'environnement d'utilisation est inférieure à 80% et que l'environnement est utilisé de manière propre et hygiénique.pour ne pas endommager le laser;
  • La mesure de la portée du télémètre est liée à la visibilité atmosphérique et à la nature de la cible, et la mesure de la portée sera réduite en cas de brouillard, de pluie et de sable de vent.Clusters de feuilles vertes, les murs blancs, le calcaire exposé et d'autres cibles ont une meilleure réflectivité, ce qui peut augmenter la plage de mesure.la plage de mesure sera réduite.
  • Il est strictement interdit d'émettre un laser sur des cibles à forte réflexion telles que des murs en verre et blancs à moins de 20 mètres, afin d'éviter un écho trop fort, entraînant des dommages au détecteur APD;
  • Ne branchez pas et ne débranchez pas le câble dans l'état d'alimentation;
  • S'assurer que la connexion de polarité de l'alimentation est correcte, sinon elle causera des dommages permanents à l'équipement;

Description du produit:

La précision du produit Laser Ranging est de ± 1 M, ce qui en fait un outil idéal pour un large éventail d'applications.ce produit est à la hauteur de la tâcheSa conception compacte et ses dimensions de 790 mm x 600 mm x 465 mm le rendent facile à transporter et à utiliser dans n'importe quel environnement.

Le produit Laser Ranging est également conçu avec une faible consommation d'énergie à l'esprit.et vous pouvez l' utiliser pendant de longues périodes sans vous soucier de manquer de courantCeci est particulièrement utile pour les travaux de terrain où l'accès aux sources d'énergie peut être limité.

Dans l'ensemble, le produit Laser Ranging est un capteur de distance de haute précision qui offre une précision et une fiabilité exceptionnelles.C'est un outil indispensable pour tous ceux qui ont besoin de mesurer des distances avec précision et rapiditéQue vous soyez géomètre, ingénieur ou ouvrier de la construction, le produit Laser Ranging est l'outil idéal pour vous!



Paramètres techniques:

Attribut Valeur
Nom du produit Capteur de distance laser industriel
Température de fonctionnement -40°C à 60°C
Fonction Mesure de la distance
Une précision de gamme ± 2 m
Consommation moyenne d'électricité ≤ 2w
Interface Le numéro d'enregistrement est le suivant:
Le poids ≤ 120 g
Plage de mesure 20 à 5000 m
Distance furtive Pas de flash rouge
Avantages Protégé contre les regards
Caractéristique Petite taille
Type de produit Capteur de distance laser de haute précision


Applications:

Le produit FOVA YZT-CJ-0810A Laser Ranging peut être utilisé dans diverses occasions et scénarios.On peut l'utiliser pour mesurer avec précision la distance entre deux points sur un chantier., qui est particulièrement utile lors de la construction de grandes structures telles que des ponts ou des gratte-ciels.Elle peut aider les géomètres et les cartographes à mesurer avec précision les distances entre les repères., ce qui est essentiel pour créer des cartes et des graphiques précis.

Une autre application importante du produit FOVA YZT-CJ-0810A Laser Ranging est dans la fabrication industrielle.qui est important pour s'assurer que les produits sont fabriqués selon les spécifications correctesCe produit est également utile dans l'armée, où il peut être utilisé à des fins de reconnaissance et de surveillance.qui est important pour une cible précise.

Le produit FOVA YZT-CJ-0810A Laser Ranging est un dispositif de petite taille de 790 mm x 600 mm x 465 mm, ce qui le rend facile à transporter.ce qui signifie qu'il peut mesurer avec précision des distances jusqu'à un dixième de mètreCe produit est également doté de la fonction Stealth Ranging, ce qui signifie qu'il n'émet pas de flash rouge lors de la mesure des distances. Cela le rend idéal pour une utilisation dans des situations où la furtivité est importante.



Emballage et expédition

Emballage du produit:

  • Un dispositif de mesure laser
  • Un câble de charge USB
  • Manuel de l'utilisateur

Pour la navigation:

  • Méthode d'expédition: expédition standard
  • Délai de livraison estimé: 5 à 7 jours ouvrables
  • Coût d'expédition: 9 $.99


FAQ:

Q: Quelle est la marque de ce produit?

R: Le nom de marque de ce produit est FOVA.

Q: Quel est le numéro de modèle de ce produit?

R: Le numéro de modèle de ce produit est YZT-CJ-0810A.

Q: Où ce produit est-il fabriqué?

R: Ce produit est fabriqué à Shenzhen.

Q: Quelles sont les certifications de ce produit?

R: Ce produit est certifié CE.

Q: Quelle est la quantité minimale de commande pour ce produit?

R: La quantité minimale de commande de ce produit est de 10 pièces.

Q: Quels sont les détails de l'emballage de ce produit?

R: Les détails de l'emballage de ce produit sont de 27 mmx22 mmx17 mm.

Q: Quel est le délai de livraison de ce produit?

R: Le délai de livraison de ce produit est de 7 à 15 jours ouvrables.

Q: Quelles sont les conditions de paiement pour ce produit?

R: Les conditions de paiement pour ce produit sont T/T.

Q: Quelle est la capacité d'approvisionnement de ce produit?

R: La capacité d'approvisionnement de ce produit est de 100000 pièces/mois.
