Maison > produits > Module de mesure de portée laser > Module de télédétecteur laser personnalisable de 10 km, télédétecteur portatif, module de télédétecteur laser de 10 km, Téléscope/chasse en plein air/UAV/détection/positionnement laser/monté sur voiture

Module de télédétecteur laser personnalisable de 10 km, télédétecteur portatif, module de télédétecteur laser de 10 km, Téléscope/chasse en plein air/UAV/détection/positionnement laser/monté sur voiture

Détails de produit

Lieu d'origine: - Je vous en prie.

Nom de marque: FOVA

Certification: CE;FCC

Numéro de modèle: Le numéro de téléphone est le YZT-CJ-1010.

Document: YZT-CJ-1010A .pdf

Conditions de paiement et d'expédition

Quantité de commande min: 10 pièces

Détails d'emballage: 27 mm x 22 mm x 17 mm

Délai de livraison: 7-15 jour ouvrable

Conditions de paiement: T/T

Capacité d'approvisionnement: 100000 pièces par mois

Obtenez le meilleur prix
Détails de produit
Mettre en évidence:

Télémètre laser de 10 km

,

Module de télémètre laser portatif

,

Module de télédétecteur laser de 10 km

Apporte de tension:
DC6 ~ 36
Fréquence de fréquence continue:
1 à 10 Hz (réglable)
Avantages:
Protégé contre les regards
Consommation moyenne d'énergie:
≤2W
Années de garantie:
1 année
Angle de divergence de laser:
≤ 0,5 mrad
Le point fort:
Haute précision
Fréquence:
100 Hz
Protocole de communication:
ASCII
Une précision de gamme:
± 2 m
Angle de divergence de laser:
≤ 0,6 mrad
Divergence de poutre:
0.5 milliradians
Résolution de plage:
≤ 30 m
Résolution:
0.1 Mètre
Le stockage des données:
Jusqu'à 1000 mesures
Sortie de données:
RS-232 ou USB
Portée minimale:
≤50m
Apporte de tension:
DC9 ~ 36
Application du projet:
Surveillance, cartographie et géodésie
Mode de fonctionnement:
Mesure continue
Puissance de sortie:
Jusqu'à 1 watt
Interface de sortie:
RS232/RS422
Apporte de tension:
DC6 ~ 36
Fréquence de fréquence continue:
1 à 10 Hz (réglable)
Avantages:
Protégé contre les regards
Consommation moyenne d'énergie:
≤2W
Années de garantie:
1 année
Angle de divergence de laser:
≤ 0,5 mrad
Le point fort:
Haute précision
Fréquence:
100 Hz
Protocole de communication:
ASCII
Une précision de gamme:
± 2 m
Angle de divergence de laser:
≤ 0,6 mrad
Divergence de poutre:
0.5 milliradians
Résolution de plage:
≤ 30 m
Résolution:
0.1 Mètre
Le stockage des données:
Jusqu'à 1000 mesures
Sortie de données:
RS-232 ou USB
Portée minimale:
≤50m
Apporte de tension:
DC9 ~ 36
Application du projet:
Surveillance, cartographie et géodésie
Mode de fonctionnement:
Mesure continue
Puissance de sortie:
Jusqu'à 1 watt
Interface de sortie:
RS232/RS422
Description de produit

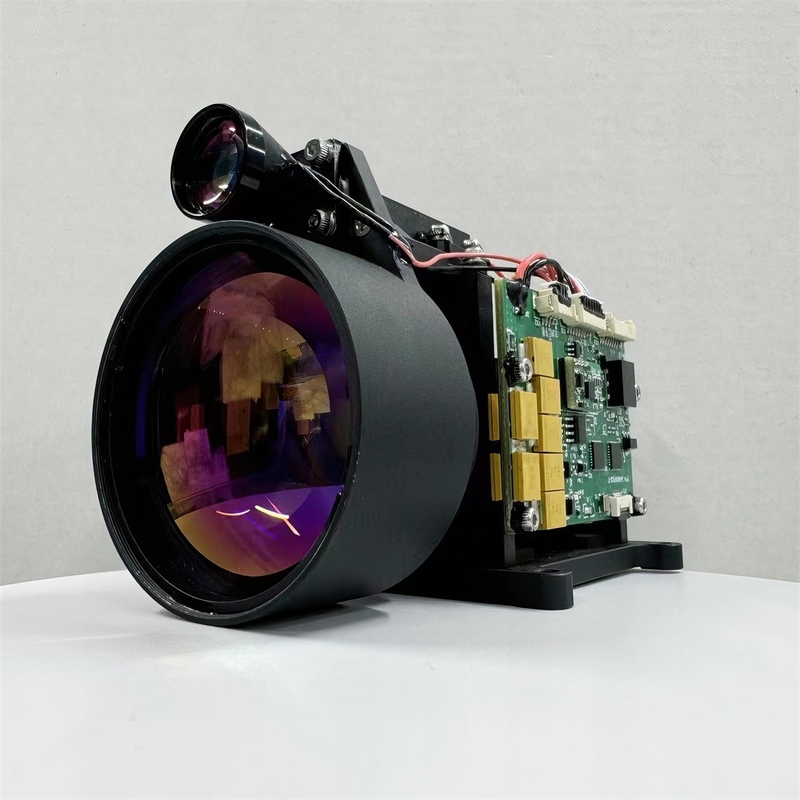

Module de mesure de portée laser YZT-CJ-1010A



Spécification technique

Module de télédétecteur laser personnalisable de 10 km, télédétecteur portatif, module de télédétecteur laser de 10 km, Téléscope/chasse en plein air/UAV/détection/positionnement laser/monté sur voiture 0

1Général

Le module de rangement laser YZT-CJ-1010A est le module de rangement laser de sécurité oculaire du système photoélectrique,qui peut détecter la distance cible et transmettre la distance mesurée à l'ordinateur hôte par communication en série.



2.Composition de la structure et indice des fonctions principales

Le module de rangement laser YZT-CJ-1010A se compose d'un laser, d'un système optique émetteur, d'un système optique récepteur et d'un circuit de commande.



2.1 Autonomie de fonctionnement

La visibilité dans des conditions visibles est d'au moins 15 km, la réflectance diffuse ≥ 0.3, humidité ≤ 80%, le véhicule (cible de 2,3 m × 2,3 m) sur une distance ≥ 10 km.



2.2 Caractéristiques

Les principales fonctions du module de mesure laser sont les suivantes:

a) les variations simples et les variations continues;

b) Strobe de portée, indication de cible avant et arrière;

c) Fonction d'auto-inspection.



2.3 Performance

une longueur d'onde de 1535 nm±5 nm;

Les caractéristiques de l'appareil sont les suivantes:

une fréquence continue de 1 à 10 Hz réglable;

une précision de portée: ≤ ± 2 m (RMS);

La précision est de ≥ 98%.

la distance de mesure minimale est de ≤ 50 m;

Résolution dans la plage: ≤ 30 m (multi-cibles);

Voltage d'alimentation: DC9V ~ 16V (peut être personnalisé);

Poids: ≤ 140 g;

Puissance: consommation moyenne de puissance ≤ 1,5 W (opération à 1 Hz), consommation de puissance maximale ≤ 5 W;

Taille: ≤ 83 mm × 68 mm × 46 mm;

Température de fonctionnement: -40°C à +60°C;

Température de stockage: -50 °C à +70 °C;



2.4 Interface

Interface de communication: RS422 et 115200 bps

Interface électrique: le modèle d'interface est le connecteur Molex 51021-0800.





Définition du câblage de prise 8P
Je ne veux pas. Définition Couleur du fil Les commentaires
1 Résistance à la combustion Brun RS422 recevoir +
2 RS422 RX- Le bleu RS422 recevoir -
3 RS422 TX- Jaune Envoyer RS422
4 Le système d'alarme est utilisé. Pourpre RS422 envoyer +
5 Le GND Blanc Interface de communication
6 +12V Le rouge Énergie électrique
7 Le GND Noir mise à la terre de l'alimentation
8 Il est vide. Verte Il est vide.






Dimension de l'installation

Module de télédétecteur laser personnalisable de 10 km, télédétecteur portatif, module de télédétecteur laser de 10 km, Téléscope/chasse en plein air/UAV/détection/positionnement laser/monté sur voiture 1





3Précautions d' utilisation

Le laser émis par le télémètre est de 1535 nm pour le laser de sécurité pour l'œil humain, bien qu'il s'agisse d'une longueur d'onde de sécurité pour l'œil humain, mais il est recommandé de ne pas regarder directement le laser;

Lors du réglage du parallélisme de l'axe optique, la lentille de réception doit être bloquée, sinon le détecteur sera endommagé de façon permanente par un écho excessif;

Le module de mesure n'est pas étanche à l'air et doit garantir que l'humidité relative de l'environnement d'utilisation est inférieure à 80% et que l'environnement est utilisé de manière propre et hygiénique.pour ne pas endommager le laser;

La mesure de la portée du télémètre est liée à la visibilité atmosphérique et à la nature de la cible, et la mesure de la portée sera réduite en cas de brouillard, de pluie et de sable de vent.Clusters de feuilles vertes, les murs blancs, le calcaire exposé et d'autres cibles ont une meilleure réflectivité, ce qui peut augmenter la plage de mesure.la plage de mesure sera réduite.

Il est strictement interdit d'émettre un laser sur des cibles à forte réflexion telles que des murs en verre et blancs à moins de 50 mètres, afin d'éviter un écho trop fort, entraînant des dommages au détecteur APD;

Ne branchez pas et ne débranchez pas le câble dans l'état d'alimentation;

S'assurer que la connexion de polarité de l'alimentation est correcte, sinon elle causera des dommages permanents à l'équipement;

Description du produit:

L'un des principaux avantages du produit Laser Ranging est qu'il est sans danger pour les yeux et peut donc être utilisé sans aucun problème de sécurité.y compris la construction, l'ingénierie et la fabrication.

Le produit Laser Ranging est livré avec une garantie d'un an, ce qui donne la tranquillité d'esprit aux clients qui sont préoccupés par la qualité et la durabilité de leur équipement.le produit présente une divergence de faisceau inférieure à 1 Mrad, ce qui garantit des mesures précises sur de longues distances.

Dans l'ensemble, le produit Laser Ranging est un capteur de distance laser industriel à la fois précis et fiable.Sa petite taille et sa conception sécuritaire en font un choix idéal pour les professionnels qui ont besoin d'obtenir des mesures précises dans divers environnements.Que vous travailliez dans la construction, l'ingénierie ou la fabrication, le produit Laser Ranging est un outil polyvalent qui peut vous aider à faire le travail correctement.



Caractéristiques:

  • Nom du produit: Laser Ranging
  • Puissance: faible consommation d'énergie
  • Distance de mesure: 20 à 5000 m
  • Consommation moyenne d'énergie: ≤2w
  • Années de garantie: 1 an
  • Poids: ≤ 145 g
  • Caractéristiques:
    • Le compteur de distance laser numérique
    • Capteur de distance de haute précision


Paramètres techniques:

Plage de mesure 20 à 5000 m
Fourniture de tension DC6 ~ 36V
Caractéristique Petite taille
Avantages Protégé contre les regards
Le poids ≤ 145 g
Angle de divergence laser ≤ 0,5 mrad
Longueur d'onde 1535 Nm
Fréquence 1 Hz
Précision ± 1 mètre
Fréquence de fréquence continue 1 à 10 Hz (réglable)

Ce produit est un pointeur laser infrarouge, un capteur de distance de haute précision et un compteur de distance laser numérique.



Applications:

Le compteur de distance laser numérique FOVA YZT-CJ-1010 est un capteur de distance laser de haute précision conçu et fabriqué à SHENZHEN.Les dimensions du produit sont de 27 mmx22 mmx17 mm et il peut mesurer des distances allant de 20 ~ 5000m avec une fréquence continue allant de 1 à 10 Hz (réglable)Le produit est caractérisé par une grande précision qui le distingue des autres télémètres laser.

Le compteur de distance laser numérique FOVA YZT-CJ-1010 a de nombreuses occasions et scénarios d'application. Il peut être utilisé sur les chantiers de construction, dans l'architecture, la décoration intérieure et dans le domaine de l'arpentage.Le produit est particulièrement utile dans l'industrie de la construction pour déterminer la distance entre les mursIl peut également être utilisé pour mesurer la hauteur des bâtiments et la distance entre les différentes structures.Les architectes d'intérieur peuvent utiliser le produit pour déterminer la distance entre les meubles et les murs ou pour mesurer la longueur des rideaux ou des tapis.Le produit peut également être utilisé dans le domaine de l'arpentage pour mesurer les distances entre différents emplacements géographiques avec une grande précision.

Le compteur de distance laser numérique FOVA YZT-CJ-1010 est facile à utiliser et fournit des mesures précises..Le produit est disponible dans une taille compacte de 790 mm x 600 mm x 465 mm et est livré avec des détails d'emballage de 27 mm x 22 mm x 17 mm.Le délai de livraison du produit est de 7 à 15 jours ouvrables et les modalités de paiement sont T/TLa capacité d'approvisionnement du produit est de 100000 pièces/mois, ce qui le rend facilement disponible pour les commandes en vrac.

En conclusion, le compteur de distance laser numérique FOVA YZT-CJ-1010 est un capteur de distance laser de haute précision qui fournit des mesures précises dans différentes occasions et scénarios d'application.Il est facile à utiliser et est livré avec un design compact qui le rend facile à transporterLe produit est disponible à l'achat et peut être commandé en vrac pour une utilisation dans la construction, l'architecture, la décoration intérieure et l'arpentage.



FAQ:

Q1: Quel est le nom de marque de ce produit Laser Ranging?

R1: La marque de ce produit Laser Ranging est FOVA.

Q2: Quel est le numéro de modèle de ce produit Laser Ranging?

R2: Le numéro de modèle de ce produit Laser Ranging est YZT-CJ-1010.

Q3: Où est fabriqué ce produit Laser Ranging?

R3: Ce produit Laser Ranging est fabriqué à SHENZHEN.

Q4: Ce produit Laser Ranging a-t-il une certification?

R4: Oui, ce produit Laser Ranging est certifié CE.

Q5: Quelle est la quantité minimale de commande pour ce produit Laser Ranging?

R5: La quantité minimale de commande pour ce produit Laser Ranging est de 10 PCS.

Q6: Quels sont les détails de l'emballage de ce produit Laser Ranging?

R6: Les détails de l'emballage de ce produit Laser Ranging sont de 27 mmx22 mmx17 mm.

Q7: Quel est le délai de livraison pour ce produit Laser Ranging?

R7: Le délai de livraison de ce produit Laser Ranging est de 7 à 15 jours ouvrables.

Q8: Quelles sont les conditions de paiement pour ce produit Laser Ranging?

R8: Les conditions de paiement pour ce produit Laser Ranging sont T/T.

Q9: Quelle est la capacité d'approvisionnement de ce produit Laser Ranging?

R9: La capacité d'approvisionnement de ce produit Laser Ranging est de 100000 pièces/mois.
