Maison > produits > Gyroscope à fibre optique à axe unique > Conception compacte FG-98A/H gyroscope à fibre optique à axe unique avec stabilité de biais zéro ≤ 0,005/0,003°/h

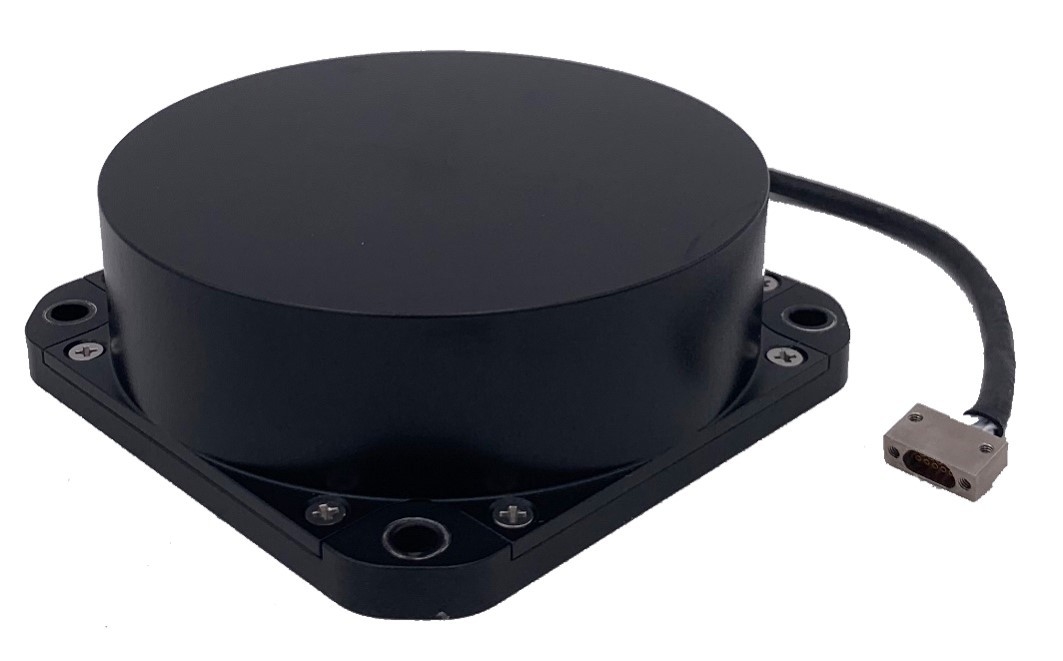

Conception compacte FG-98A/H gyroscope à fibre optique à axe unique avec stabilité de biais zéro ≤ 0,005/0,003°/h

Détails de produit

Lieu d'origine: la ville de Shenzhen

Nom de marque: FOVA

Certification: CE;FCC

Numéro de modèle: FG-98A/H

Document: FG-98A-H single-axis fiber ...pe.pdf

Conditions de paiement et d'expédition

Quantité de commande min: 2

Délai de livraison: 22 jours de travail

Conditions de paiement: T/T

Capacité d'approvisionnement: 1000 pièces par mois

Obtenez le meilleur prix
Détails de produit
Mettre en évidence:

FG-98A/H gyroscope à fibre optique à axe unique

,

Gyroscope à fibre optique de conception compacte

,

Conception compacte gyroscope à axe unique

Le poids:
0.5g
Voltage d'alimentation:
3.3V
Plage de température de fonctionnement:
-40°C à +85°C
Sensitivité:
00,01°/s
Précision:
± 0,05°/s
Type de produit:
Capteur d'inertie
Type de sortie:
Analogue
Largeur de bande:
400Hz
Les dimensions:
5 mm x 5 mm x 1 mm
Plage de mesure:
±250°/s
Résolution:
16 bits
interface:
I2C/SPI
Le poids:
0.5g
Voltage d'alimentation:
3.3V
Plage de température de fonctionnement:
-40°C à +85°C
Sensitivité:
00,01°/s
Précision:
± 0,05°/s
Type de produit:
Capteur d'inertie
Type de sortie:
Analogue
Largeur de bande:
400Hz
Les dimensions:
5 mm x 5 mm x 1 mm
Plage de mesure:
±250°/s
Résolution:
16 bits
interface:
I2C/SPI
Description de produit
FG-98A/H gyroscope à fibre optique à axe unique
Stabilité du biais zéro ≤ 0,005/0,003°/h; Dimensions (mm): 98x98x33.5; Poids (g): 520+20



Indicateurs Modèle FG-98A/H
Indicateurs de performance Stabilité du biais1 (°/h, 1σ) 0.015/0. Je vous en prie.01
Stabilité du biais2 (°/h, 1σ) 0.005/0. Je suis désolé.003
Stabilité du biais3 (°/h, température totale, 1σ) 0.01
Répétabilité du biais ((°/h, 1σ) 0.003
Marche aléatoire 0- Je ne sais pas.0008
Facteur d'échelle non linéaire (ppm) Jéhovah nous protège, 15/2
Asymétrie du facteur d'échelle (ppm) Jéhovah nous protège, 15/2
répétabilité par facteur d'échelle (ppm) 5/5
la plage dynamique ((°/s) ± 500

Mécanique

interface électrique

taille ((mm) 98 fois 98 fois 33.5
poids (g) Pour les appareils à moteur électrique
consommation d'énergie en état d'équilibre à température normale ((W) < 2.5
l'alimentation électrique + 5
interface de communication Résistance à la compression

Commentaires:

1 Essai statique à température ambiante, 10s en douceur, 1σ;

2 Essai statique à température ambiante, en douceur pendant 100s, 1σ;

3 La vitesse de changement de température est de 1°C/min, douce pour 100s, 1σ.


Manuel des données - FG-98A/H gyroscope à fibre optique à axe unique
Je ne sais pas.Introduction du produit
Le gyroscope à fibre optique uniaxial FG-98 a/H est un gyroscope optique,intégration mécanique et électrique de l'état solide de haute précision et de haute précision dans un gyroscope à fibre optique uniaxial en boucle fermée numérique, basé sur le principe de basculement, par la source lumineuse en fibre optique dopée à l'erbium, le coupleur en fibre optique, le détecteur photoélectrique, le modulateur de phase optique intégré, l'anneau de détection en fibre optique,circuits et structures.
Il est réitéré sur la base du gyroscope à fibre optique FG-98, a hérité de la conception classique du gyroscope FG-98, a adopté un niveau technologique de production plus élevé et amélioré les performances de manière globale.Il peut être largement utilisé dans divers domaines de navigation et de guidage.
Des gyroscopes à fibre optique classiques de navigation.

Je ne sais pas.Caractéristiques du produit
• alimentation à 5 V unique
• Taux de mise à jour jusqu'à 4000 Hz
• Excellente performance à pleine température
• Excellente performance de démarrage, l'indice nominal peut être atteint lorsque l'alimentation est allumée et aucun préchauffage n'est requis
• Excellente adaptabilité à l'environnement, résistance aux chocs et aux vibrations
• Technologie de reconnaissance des franges d'interférence, prenant en charge le démarrage à froid dans toute la plage dynamique
• Haute fiabilité
• Aucune zone morte

Je ne sais pas.Applications typiques

• Système de positionnement et d'orientation

• Système de navigation par inertie

• Compas à fibre optique

• Indicateur d'attitude

• Système de navigation par inertie d'un certain type de rotorcraft



Je ne sais pas.Indicateurs de performance
  • Temps (s) d'allumage 3
  • Plage dynamique (°/s) ±500
  • Position zéro (°/h) ≤ 0.3
  • Stabilité du biais 1 (°/h, 1σ) ≤ 0,015/0.01
  • Stabilité du biais 2 (°/h, 1σ) ≤ 0,005/0.003
  • Stabilité du biais 3 (°/h, 1σ) ≤ 0,015/0.01
  • La répétabilité du biais (°/h, 1σ) ≤ 0,005/0.003
  • La sensibilité magnétique au biais (°/h/Gs) ≤ 0,015/0.01
  • Marche aléatoire (°/ H 1/2) ≤ 0,0008/0.0005
  • Facteur d'échelle non linéaire (PPM) ≤2/1
  • Asymétrie du facteur d'échelle (PPM) ≤2/1
  • Répétabilité par facteur d'échelle (PPM) ≤5/5
  • Limite (°/h) ≤ 0,015/0.01
  • Résolution (°/h) ≤ 0,015/0.01
  • Largeur de bande (Hz) ≥ 200

Je ne sais pas.Physique/électrique
  • Énergie + 5 v
  • Consommation d'énergie à l'état d'équilibre ≤ 2,5 W
  • Consommation d'énergie en état d'équilibre à pleine température ≤ 4 W
  • Consommation instantanée d'énergie au démarrage ≤ 4 W
  • Les dimensions sont de 98 mm × 98 mm × 33,5 mm
  • Poids 510 + 10 g / 525 + 10 g
  • Forme électrique RS422
Je ne sais pas.Adaptabilité à l'environnement
  • Température de fonctionnement -45 °C ± 70 °C
  • Température de stockage de -55 °C à -80 °C
  • Vibration 6,06 g (RMS), 20 Hz à 2000 Hz
  • L'impact est de 30 g, de 6 à 8 ms.
  • Temps moyen sans problème 8000h
